时钟产品/原子时钟AC5050
实时时钟模块5050是具有集成实时时钟功能的模块。它采用5050包装，具有小尺寸和销钉布局，可轻松焊接。该模块通常包含晶体振荡器，RTC芯片以及相关电路和组件。实时时钟模块的主要功能是提供准确的时间和日期信息。它通常具有内部计数器，可以连续跟踪时间，包括年，月，日，小时，分钟和第二个。由外部电池提供动力，即使关闭主电源，该模块也可以保持时间的准确性。
实时时钟模块5050通常具有以下功能：1。准确性2。低功耗3。外部电池备份4。时钟校准
1。电气规格
1.1RF输出
| 不。 | 物品 | SYMB | 电气规格 | 评论 | |||
| 最小。 | 类型 | 最大限度。 | 单位 | ||||
| 1 | 频率输出 | F0 | 10 | MHz | 5MHz是 可用的。 咨询 其他频率的工厂cy | ||
| 2 | 输出波形 | 3.3V coms | 请咨询工厂 其他 波形 | ||||
| 3 | 加载 | 10Ω/10pf | |||||
| 4 | 上升/秋季时间 | 10 | nS | ||||
| 5 | 输出 等级 | VOL | 0.4 | V | |||
| VOH | 2.7 | V | |||||
| 6 | 占空比 | 40 | 60 | % | |||
| 7 | 稳定性 温度 | ±0.1 | ppb | -10oc〜 70℃ | |||
| 8 | 频率 准确性 | ±1 | 10-12 | 24 平均小时。锁定 to 1pps。 | |||
| 9 | 24小时保留 | 1.5 | uS | ±10oC，7天后的电源和1天的学科。温度方差低于1C/分钟。 | |||
| 10 | 加速度 灵敏度 | ±1 | ppb/g | 最糟糕的方向，请咨询工厂以提高灵敏度。 | |||
1.2 1pps时间输出
| 不。 | 物品 | SYMB | 电气规格 | 评论 | |||
| 最小。 | 类型 | 最大限度。 | 单位 | ||||
| 1 | 1pps | F0 | 1 | Hz | |||
| 2 | 输出幅度 | 3.3V coms | |||||
| 3 | 脉冲宽度 | 20 | uS | ||||
| 4 | 上升/秋季时间 | 15 | nS | ||||
| 5 | 加载 | 10Ω/10pf | |||||
1.3 1pps时间输入
| 不。 | 物品 | 参考std。 | 评论 |
| 1 | 1pps | 1 Hz | |
| 2 | 时机边缘 | 边缘上升 | |
| 3 | 输入幅度 | 3.3V CMOS | |
| 4 | 输入阻抗 | 10MΩ// 10pf |
1.4相noice（@10MHz）
| 不。 | 物品 | 最小 | typ | 最大限度 | 单元 | 评论 |
| 1 | 1 Hz | -100 | DBC/Hz | |||
| 2 | 10 Hz | -125 | DBC/Hz | |||
| 3 | 100 Hz | -135 | DBC/Hz | |||
| 4 | 1 kHz | -145 | DBC/Hz | |||
| 5 | 10 kHz | -150 | DBC/Hz |
1.5电源电压
| 不。 | 物品 | 最小 | typ | 最大限度 | 单元 | 评论 |
| 1 | 电源电压 | 4.75 | 5 | 5.25 | VDC | |
| 2 | 稳定的力量 | 2.55 | W | 在25°C的环境中 | ||
| 3 | 热身力量 | 8.8 | W | 工厂 | ||
| 4 | 热身时间 | 5 | 最小 | 到+/- 5ppb。工厂可配置，可快速热身 |
1.6数字通信
| 不。 | 物品 | 参考std。 | 评论 |
| 1 | 协议 | RS232 | |
| 2 | 逻辑级别 | 3.3V coms | |
| 3 | 波特率 | 57600 bps |
1.7 1pps时间输入
| 不。 | 物品 | 参考std。 | 评论 |
| 1 | 机械冲击 | > 30克，11ms半正弦 | MIL-STD-202 |
| 2 | 振动 | 5G高达2kHz | MIL-STD-202 |

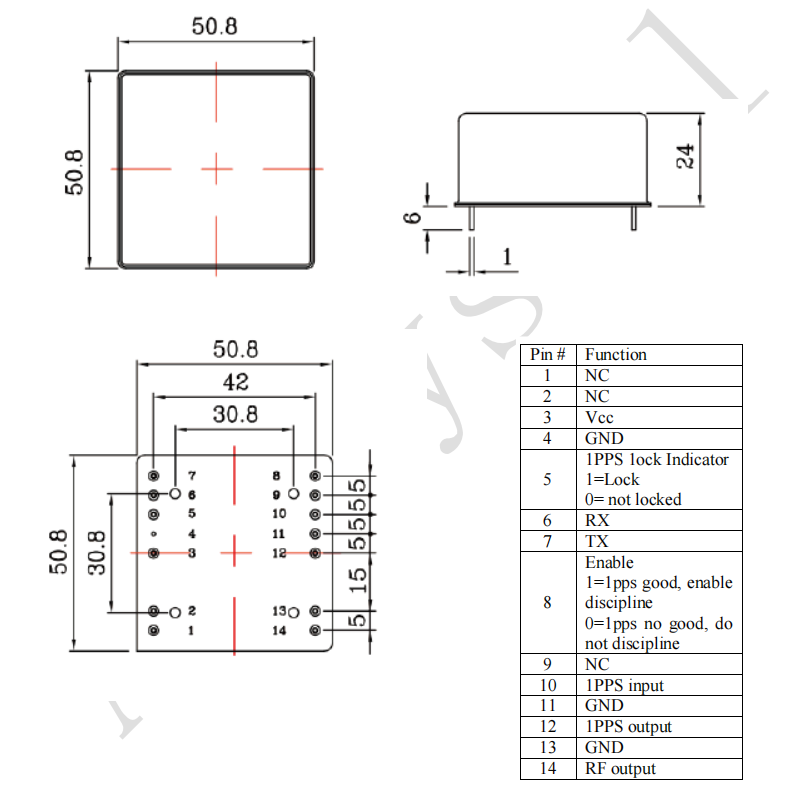

2。尺寸sion（单位：mm）
