通过石英晶体HC-49U销钉
典型的13.46*11.05*4.65mm金属可以SMD晶体
符合ROHS的铅铅免费焊接
基本的第三 /第五次
频率公差（@+25°C）在±10至±50ppm的范围内
温度范围内的频率稳定性在±10到±100ppm的范围内。
工作温度范围（通常使用）：–10〜 +60°C / –20〜 +70°C / –40〜 +85°C
1。电气规格
| 不。 | 物品 | SYMB | 电气规范 | 评论 | |||
| 最小。 | 类型 | 最大限度。 | 单位 | ||||
| 1 | 名义频率 | F0 | 500.0k | 200.000 | MHz | ||
| 2 | 振动模式 | 基本的 △第三个泛音 △第五次夸 | |||||
| 3 | 频率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25岁℃±3℃ |
| 4 | 工作温度范围 | TOPR | -20〜70 -40〜85 | ℃ | |||
| 5 | 频率稳定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存储温度 | TSTG | -40 | - | 85 | ℃ | |
| 7 | 负载电容 | CL | 6〜指定 | pF | |||
| 8 | 等效串联电阻 | ESR | 渗漏1 | Ω | |||
| 9 | 驱动器水平 | DL | - | 100 | μW | ||
| 10 | 绝缘抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流电容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -5 | - | 5 | ppm | 第一个是的 |
| 14 | 软件包类型 | 13.46*11.05*4.65 | |||||

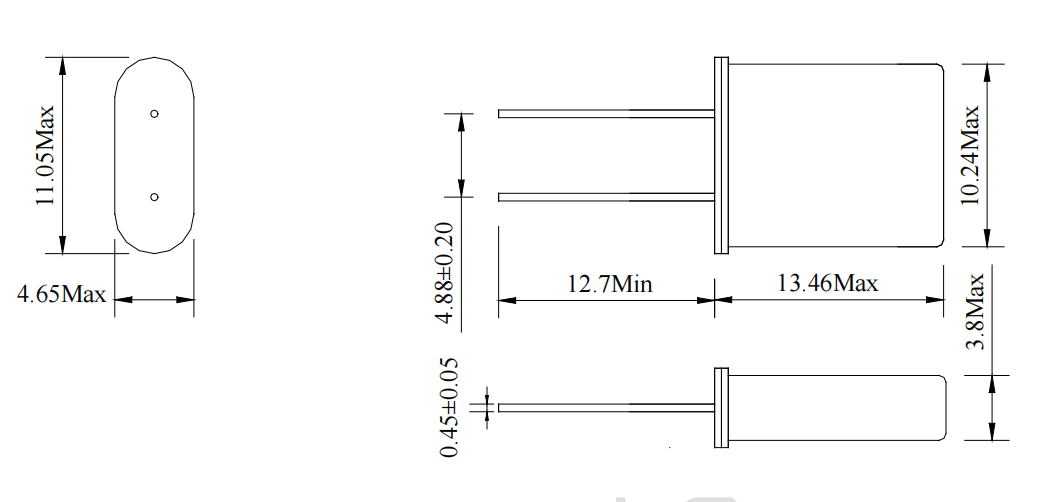

2。尺寸sion（单位：mm）
3.有关更多常见问题解答和其他服务，请单击下面的图像以查看。
4.研究大约1.000MHz HC-49U
具有1MHz频率的HC-49U石英晶体振荡器适用于需要相对较慢的时钟信号或时间参考的应用，例如微控制器系统，计时器，信号发生器，模拟电路等。理想的拉动特性，适用于CPU，内存CPU，计算机，打印机，数据通信和其他字段。振荡器采用的金属罐可以包装，符合ROHS，频率公差在±10至±50ppm之间，频率稳定性在温度范围内±10至±100ppm。它还提供详细的电气参数，包括额定频率，频率公差，工作温度范围，频率稳定性，储存温度，负载电容，等效串联电阻，驱动级别等。
特征13.46*11.05*4.65mm电阻焊接HC-49/U包装。极佳的热量，冲击和振动阻力。rohs并符合符合条件。高精度可用性电阻焊接 申请CPU，内存CPU，计算机，打印机，数据通信（1MHz），数据输入输出计算机（1MHz），SONET和光纤通道等。
