SMD石英水晶HC-49SMD2
HC-49SMD2石英晶体是一种晶体包，是高度为3.2mm的HC-49的SMD版本。晶体是电子设备中常用的组件，以生成稳定的频率信号。 HC-49SMD2晶体以表面安装技术（SMD）的形式包装，可以轻松安装在电路板上，节省空间并提高生产效率。它的大小是HC-49的SMD版本，但高度略高于传统的HC-49晶体，该晶体为3.2mm。 HC-49SMD2晶体通常用作时钟晶体或频率控制元素，并广泛用于电子设备，例如计算机，通信设备，无线电收发器等特征。常见的工作频率是数十亿到数百兆赫。由于包装是SMD形式的，因此HC-49SMD晶体更适合自动生产，并且可以在电路板上进行机械和电气连接。
1。电气规格
| 不。 | 物品 | SYMB | 电气规范 | 评论 | |||
| 最小。 | 类型 | 最大限度。 | 单位 | ||||
| 1 | 名义频率 | F0 | 3.072 | 100 | MHz | ||
| 2 | 振动模式 | 基本的 △第三个泛音 △第五次夸 | |||||
| 3 | 频率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25岁℃±3℃ |
| 4 | 工作温度范围 | TOPR | -20〜70 -40〜85 | ℃ | |||
| 5 | 频率稳定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存储温度 | TSTG | -40 | - | 85 | ℃ | |
| 7 | 负载电容 | CL | 6〜指定 | pF | |||
| 8 | 等效串联电阻 | ESR | 渗漏1 | Ω | |||
| 9 | 驱动器水平 | DL | - | 100 | μW | ||
| 10 | 绝缘抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流电容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -5 | - | 5 | ppm | 第一个是的 |
| 13 | 软件包类型 | 12.7*4.7*3.2 | |||||

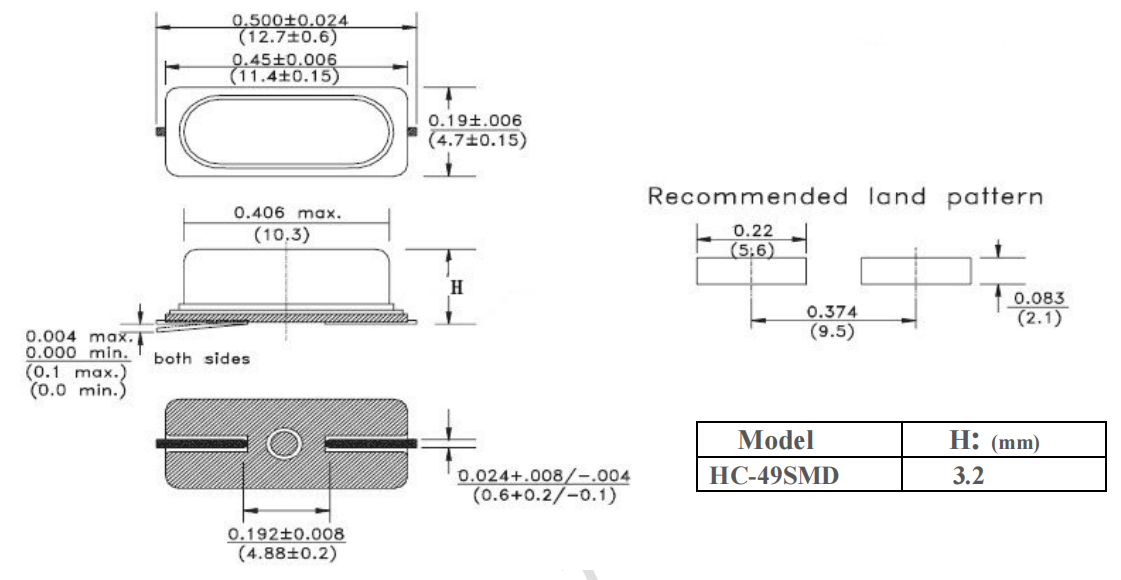

2。尺寸sion（单位：mm）
