SMD石英水晶HC-49SMD
49SMD晶体是一种表面上的晶体谐振器，一种石英晶体谐振器。它通过利用石英晶体的压电效应来起作用，也就是说，当将电场应用于石英晶体的两个表面时，晶体的形状将稍微变化，从而产生机械振动。这种机械振动的频率非常稳定，可以转换为准确的时钟信号。它使用表面安装技术（SMD）。与传统的插入式水晶谐振器相比，它的尺寸较小，更适合自动生产。它可以在有限的电路板空间中实现高密度安装。频率偏差通常在±10ppm-±30ppm之间，高精度产品可以达到±10ppm。它具有高精度频率稳定性，低功耗，抗电磁干扰，小尺寸和高密度包装以及高可靠性的特征。
1。电气规格
| 不。 | 物品 | SYMB | 电气规范 | 评论 | |||
| 最小。 | 类型 | 最大限度。 | 单位 | ||||
| 1 | 名义频率 | F0 | 3.072 | 100 | MHz | ||
| 2 | 振动模式 | 基本的 △第三个泛音 △第五次夸 | |||||
| 3 | 频率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25岁℃±3℃ |
| 4 | 工作温度范围 | TOPR | -20〜70 -40〜85 | ℃ | |||
| 5 | 频率稳定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存储温度 | TSTG | -40 | - | 85 | ℃ | |
| 7 | 负载电容 | CL | 6〜指定 | pF | |||
| 8 | 等效串联电阻 | ESR | 渗漏1 | Ω | |||
| 9 | 驱动器水平 | DL | - | 100 | μW | ||
| 10 | 绝缘抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流电容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -5 | - | 5 | ppm | 第一个是的 |
| 13 | 软件包类型 | 12.7*4.7*4.2 | |||||

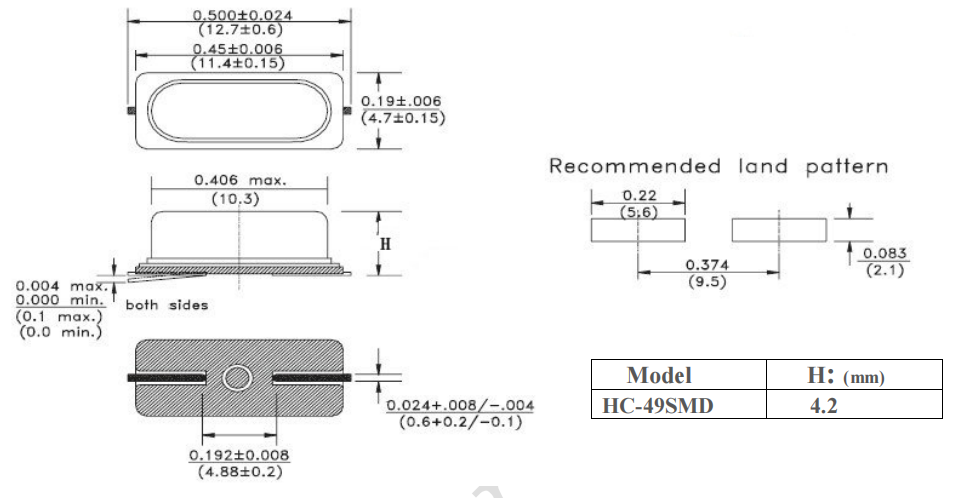

2。尺寸sion（单位：mm）
HC-49SMD晶体是一种高性能晶体振荡器，旨在多种应用，可确保准确的时机和可靠性。这些晶体具有广泛的频率范围和出色的老化特征，使其非常适合互联网设备，商业单元，通信系统和军事设备。他们的环保设计符合现代可持续性标准。
HC-49SMD晶体在广泛的电子应用中提供可靠的性能。作为值得信赖的石英水晶设备制造商，我们确保所有产品都符合最高质量标准。
