温度补偿的晶体振荡器（TCXO）PTC1612
温度补偿的晶体振荡器PTC1612
陶瓷接缝密封SMD包装中的TCXO -HCMOS/ LVCMOS输出
PTC1612是带有HCMOS/LVCMOS输出的陶瓷密封SMD包装中的MHz晶体振荡器。晶体振荡器具有低压操作和低相位噪声的特征，适用于各种应用程序，例如手机，无线通信设备，GPS，工业无线电通信，可穿戴设备等。PTC1612的电气参数包括操作电压，负载电容，输出阻抗等。尺寸为1.6x1.2mm，适用于表面安装技术。此外，晶体振荡器还提供详细的回流参数，以确保在组装过程中的可靠性。
1。电气规格
| 不。 | 物品 | 电气规范 | 评论 | |||
| 最小。 | 类型 | 最大限度。 | 单位 | |||
| 1 | 名义频率 | 19.200〜52.000 | MHz | |||
| 2 | 名义频率公差 | -2.0 | - | +2.0 | ppm | 25 C的频率，1小时后 |
| 3 | 温度稳定性 | -0.5 | - | 0.5 | ppm | 参考25时的频率℃ . |
| 4 | 存储温度范围 | -40 | 85 | ℃ | 频率稳定性的工作温度范围 | |
| 5 | 扰动的频率 | -0.3 | +0.3 | ppm/ ℃ | 每2次读数的最少1频℃ ，超过-40℃ 到+85℃ | |
| 6 | 电源电压稳定性 | -0.3 | - | +0.3 | ppm/ ℃ | 电源电压在25时变化±5％ ℃ |
| 7 | 负载灵敏度 | -0.2 | - | +0.2 | ppm | ±10％的负载变化 |
| 8 | 老化 | -1.0 | - | +1.0 | ppm | 第一年25岁 ℃ |
| 9 | 电源电压 | 1.8 | - | 3.3 | v | |
| 10 | 当前的消费 | - | - | 1.5 | mA | 最大电源电压 |
| 11 | 输出波形 | 剪裁正弦波 | DC耦合剪裁正弦波 | |||
| 12 | 输出电压水平 | 0.8 | - | 2 | VP-P | |
| 13 | 输出负载 | 10KOHM // 10pf | ||||
| 14 | 启动时间 | - | - | 2 | ms | |
| 15 | 笔记 | 1.插入正弦波（DC耦合） 2.TA =+25℃ 3.在回流后，请放假2次在房间环境中 | ||||
| 16 | 软件包类型 | 1.6*1.2*0.59 | ||||

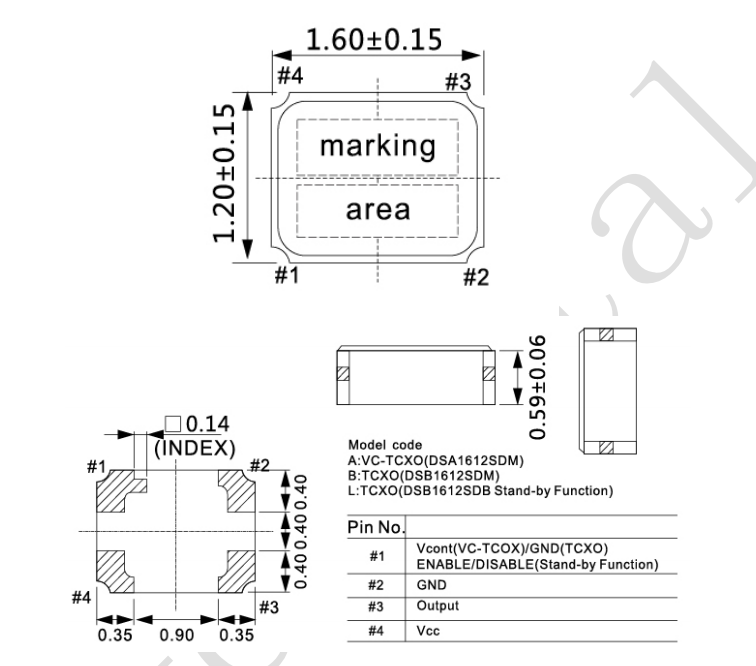

2。尺寸sion（单位：mm）
