温度补偿的晶体振荡器（TCXO5032）PTC5032
该产品是5.0x 3.2mm尺寸的温度补偿晶体振荡器（TCXO），适用于向微控制器，处理器和数字系统提供稳定的时钟信号。它的主要功能包括低压操作，低相位噪声和单个包装结构。振荡器适用于具有高频稳定性，低功耗和良好温度补偿性能的手机，无线通信，GPS等的应用。该产品采用HCMOS/LVCMOS输出并符合ROHS并达到标准。
1。电气规格
| 不。 | 物品 | 电气规范 | 评论 | |||
| 最小。 | 类型 | 最大限度。 | 单位 | |||
| 1 | 名义频率 | 9.6〜52.000 | MHz | |||
| 2 | 名义频率公差 | -2.0 | - | +2.0 | ppm | 频率为25℃ ，回流后1小时 |
| 3 | 温度稳定性 | -0.5 | - | +0.5 | ppm | 参考25时的频率℃ . |
| 4 | 存储温度范围 | -20 | - | +70 | ℃ | 测量频率稳定性的工作温度范围 |
| 5 | 扰动的频率 | -0.3 | - | +0.3 | ppm/ ℃ | 每2次读数的最少1频℃ ，超过-40℃ 到+85℃ |
| 6 | 电源电压稳定性 | -0.3 | - | +0.3 | ppm/ ℃ | 电源电压在25时变化±5％ ℃ |
| 7 | 负载灵敏度 | -0.2 | - | +0.2 | ppm | ±10％的负载变化 |
| 8 | 老化 | -1.0 | - | +1.0 | ppm | 第一年25岁 ℃ |
| 9 | 电源电压 | 1.8 | - | 3.3 | v | |
| 10 | 当前的消费 | - | - | 2.0 | mA | 在最大电源电压下 |
| 11 | 输出波形 | 剪裁正弦波 | DC耦合剪裁正弦波 | |||
| 12 | 输出电压水平 | 0.8 | - | 2 | VP-P | |
| 13 | 输出负载 | 10KOHM // 10pf | ||||
| 14 | 启动时间 | - | - | 2 | ms | |
| 15 | 引脚1，三态功能 | 引脚1 = H或打开。 引脚3处的输出活动 引脚1 = l。 引脚3处高阻抗 | ||||
| 16 | 软件包类型 | 5.0*3.2*1.35 | ||||

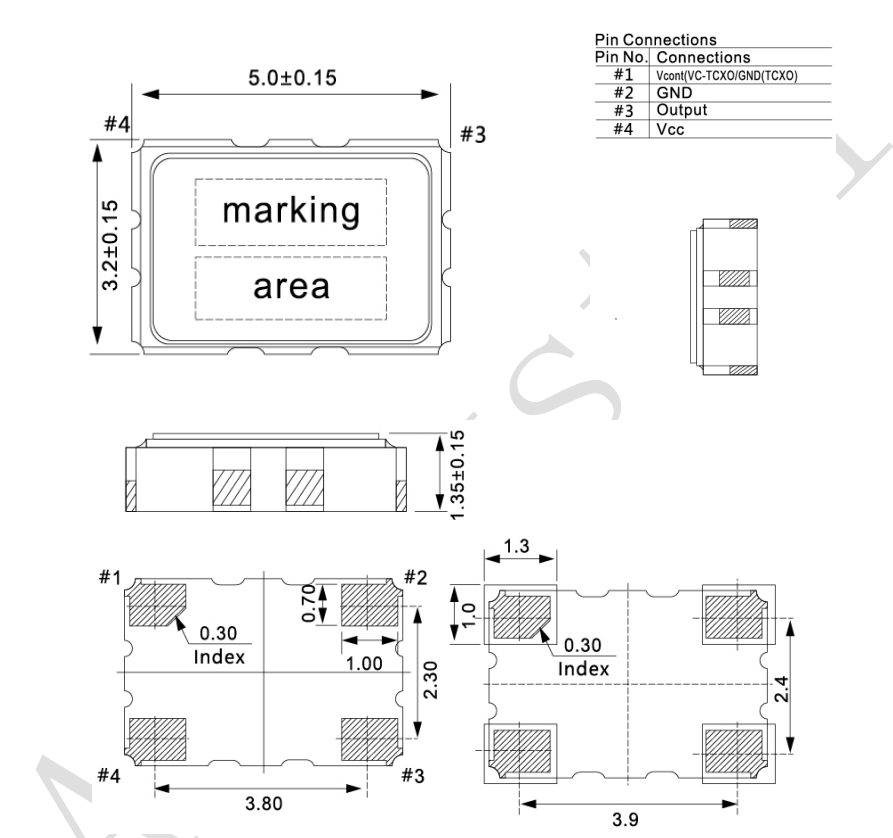

2。尺寸sion（单位：mm）
