晶体谐振器的工作原理

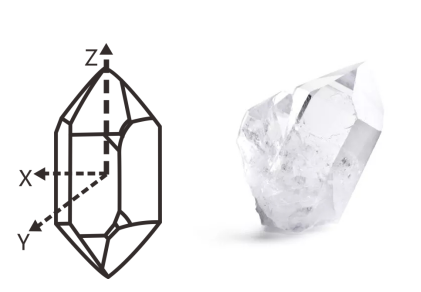

A 石英晶体谐振器 是一种利用石英晶体的压电效应实现频率稳定的电子元件。石英的化学成分为SiO2，属于六方晶系氧化物矿物，主要包括低温石英（α石英）和高温石英（β石英）。这种晶体在受到压力或热量时会产生压电效应，这是其作为谐振器的基本物理特性。

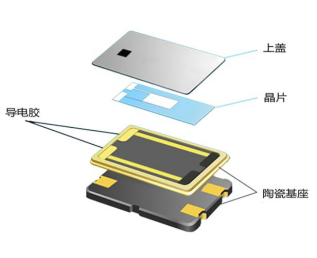

在实际制造中，石英晶体谐振器的基本结构是：将石英晶体按特定的方位角切成薄片（如AT切或BT切），两面镀银制成电极，焊接引线，然后封装成完整的器件。产品通常采用金属外壳封装，但也可以用玻璃、陶瓷或塑料封装。当在电极上施加交变电压时，芯片会产生机械振动，当电压频率与芯片的固有频率一致时，就会发生显著的压电谐振现象。

石英晶体的压电效应具有双向转换的特点：施加电场产生机械变形（逆压电效应），施加机械压力则产生电场（正压电效应）。这一特性使其机械振动等效于电感L，与静态电容C0共同构成LC谐振电路。这种结构使石英谐振器的Q值可达数万甚至数百万，远远优于普通的LC振荡电路。

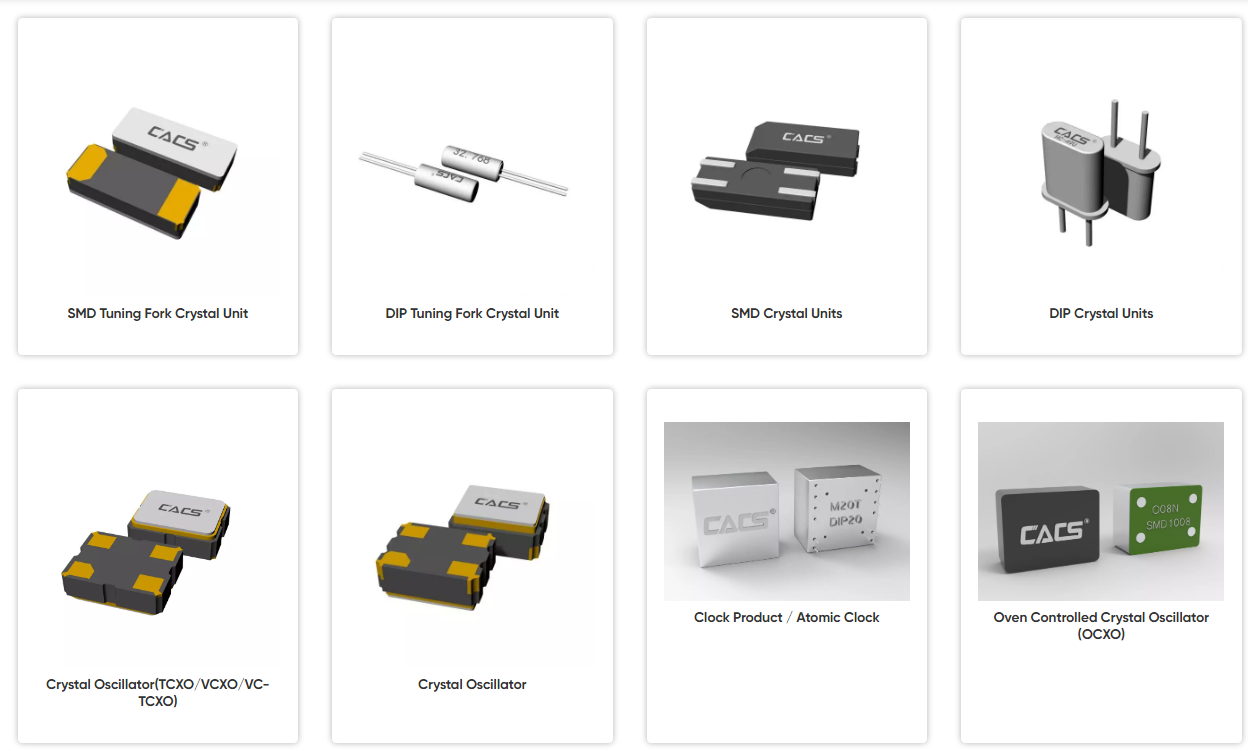

石英晶体谐振器主要工作在基频和泛音两种模式。通过优化电极设计和晶圆切割方法，可以针对不同的应用场景提升特定模式的性能。由于其出色的频率稳定性，这类器件广泛应用于通信设备、计算机系统、消费电子等领域。

随着科技的发展，现代石英晶体谐振器已经能够满足从普通消费电子产品到高精度工业设备的多样化需求。通过特殊的切割方式和封装工艺，产品的温度稳定性和可靠性能够得到进一步提升，使其能够在5G通信、物联网等新兴领域继续发挥关键作用。
