16兆赫 晶体振荡器 时钟源是电子电路中最常用的频率控制元件之一，为单片机、通讯模块以及嵌入式系统提供精准的时钟信号。作为时序控制的核心元件，它的稳定性直接影响着整个系统的可靠性。 浙江艾晶电子科技有限公司 （A-Crystal）专业生产各种16.000MHz石英晶体振荡器，产品涵盖各种封装尺寸和温度等级。
16MHz晶振封装类型
封装尺寸直接影响晶振PCB布局、散热性能和机械稳定性。主流封装包括：

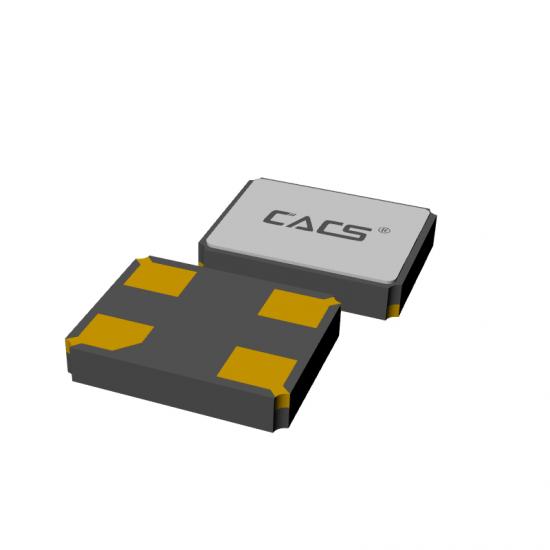

1. 3225封装（3.2mm×2.5mm） 表面贴装型
- 适用场景：空间受限设计（物联网设备、可穿戴产品）
- 特征 ：
- 超薄设计（0.8毫米高）
- 频率稳定度±10ppm~±30ppm
- 适用于高密度PCB布局
2. 5032封装（5.0mm×3.2mm） 表面贴装型
- 适用场景：工业控制、汽车电子
- 特征 ：
- 优异的温度稳定性
- 工作温度范围广（-40℃~+125℃）
- 更高的功率处理能力
3. 7050封装（7.0mm×5.0mm） 表面贴装型
- 适用场景：高可靠性系统（5G设备、医疗电子）
- 特征 ：
- 优异的抗老化性能
- 低相位噪声，适合射频应用
- 可用于恒温晶体振荡器（OCXO）设计

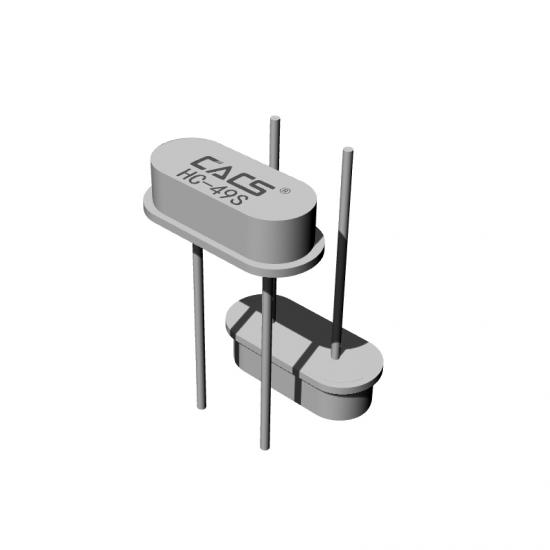

4. HC-49/S套装
- 适用场景：传统设备、测试仪器
- 特征 ：
- 在原型开发阶段易于更换
- 大批量采购成本优势明显

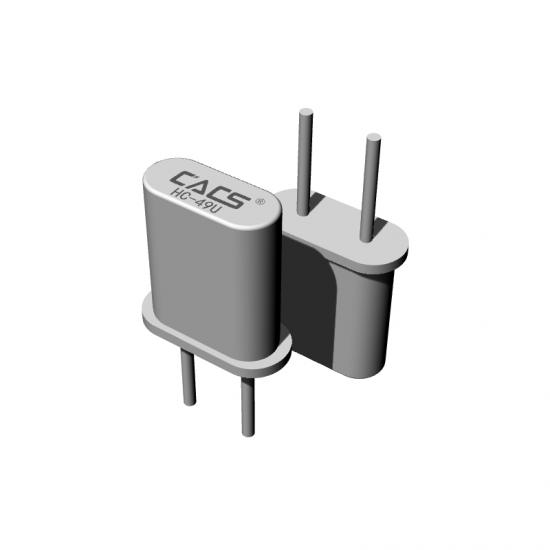

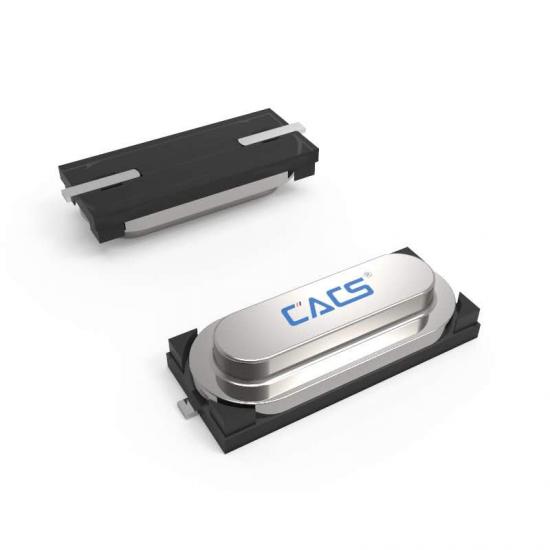

5. 其他套餐：HC49U 包裹，HC-49SMD/SSMD 包裹等
16.000MHz晶体振荡器关键参数
选择时需要关注的参数：
| 范围 | 典型值 | 重要性 |
| 频率容差 | ±10ppm 至 ±50ppm | 影响计时准确性 |
| 负载电容（CL） | 8pF、12pF、18pF、20pF | 必须匹配电路设计 |
| ESR（等效串联电阻） | 50Ω至100Ω | 影响振荡器启动 |
| 工作温度 | -20°C 至 +70°C（商用） | 对于恶劣环境至关重要 |
| -40°C 至 +85°C（工业级） | ||
| 老化率 | ±3ppm/年 | 长期稳定性 |
负载电容的重要性
16MHz晶振需要外部匹配电容（C1&C2）来稳定振荡。实际负载电容计算公式为：
- 如果规范要求CL=18pF，建议使用C1=C2=36pF（假设杂散电容为3pF）
- 错误的电容值将导致频率偏差或无法振荡
16MHz晶体振荡器的典型应用
1. 微控制器（MCU）和嵌入式系统
- 为STM32、AVR、PIC、ESP系列提供系统时钟
- 确保UART、SPI、I2C等通信接口的时序准确性。
2.无线通信模块
- Wi-Fi（ESP8266/ESP32）、蓝牙（nRF）、Zigbee 等射频模块的参考时钟源。
- 低抖动晶体振荡器可以显著提高射频信号质量
3.工业和汽车电子
- CAN总线、工业以太网PHY、车辆ECU等关键系统
- 通过AEC-Q200认证的汽车级晶体振荡器解决方案
4.消费电子产品
选择A-Cryatal 16MHz晶体振荡器的优势
- 高精度选项（±10ppm 可用）
- 全系列封装（3225/5032/7050/HC-49）
- 工业/汽车温度范围（-40°C~125°C）
- 低功耗设计（适用于电池供电的设备）
16MHz晶振是现代电子系统的“心脏”。其封装选择、负载电容匹配、温度特性等直接影响系统性能。工程师在设计物联网、工业控制或汽车电子产品时，必须谨慎选择。
浙江安晶公司提供高可靠性16.000MHz晶振，广泛应用于各行各业。欢迎索取样品！如果您需要特殊频率、更高精度或其他定制需求，请联系技术团队：market@acrystals.com 或访问官网： [www.acrystals.com](http://www.acrystals.com)
